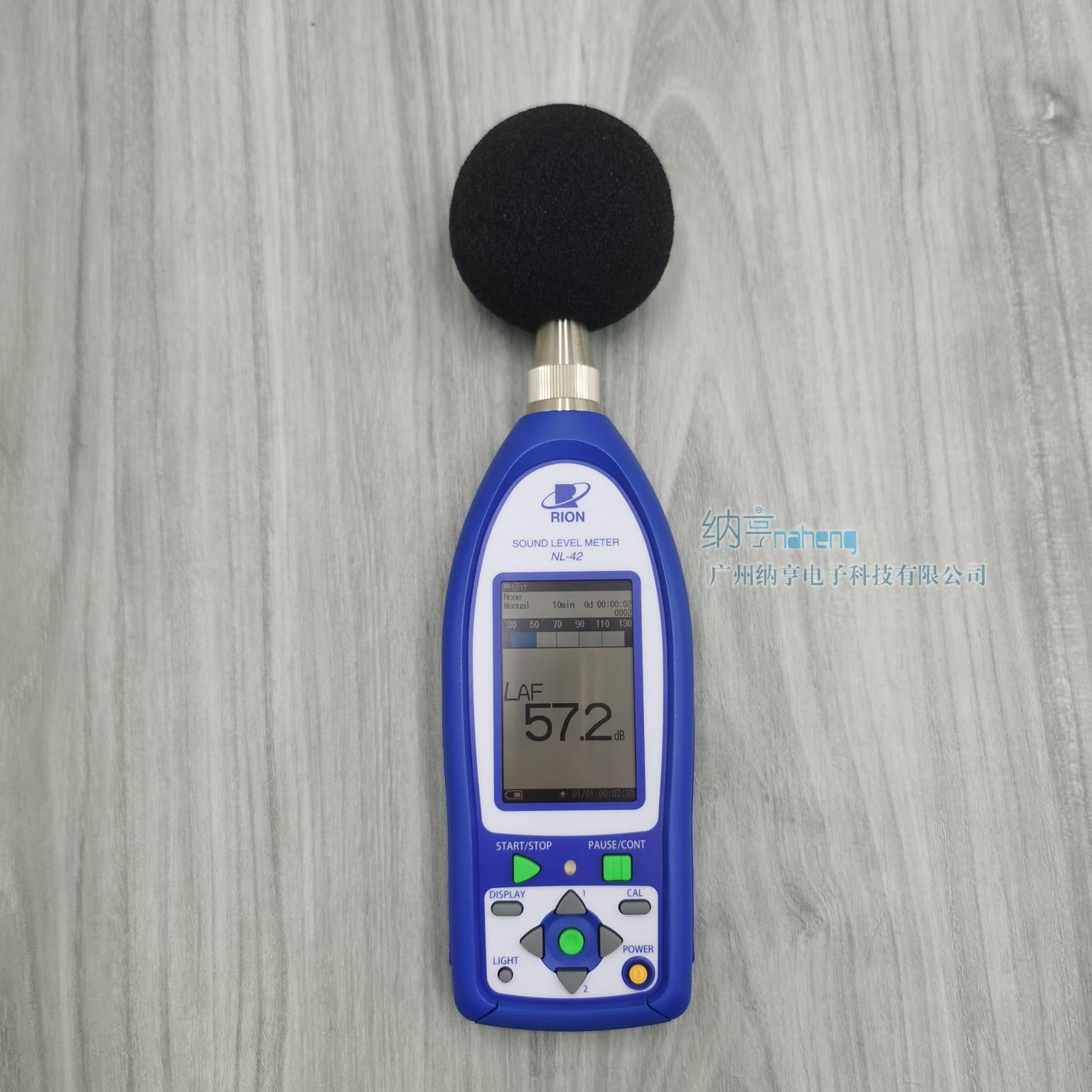

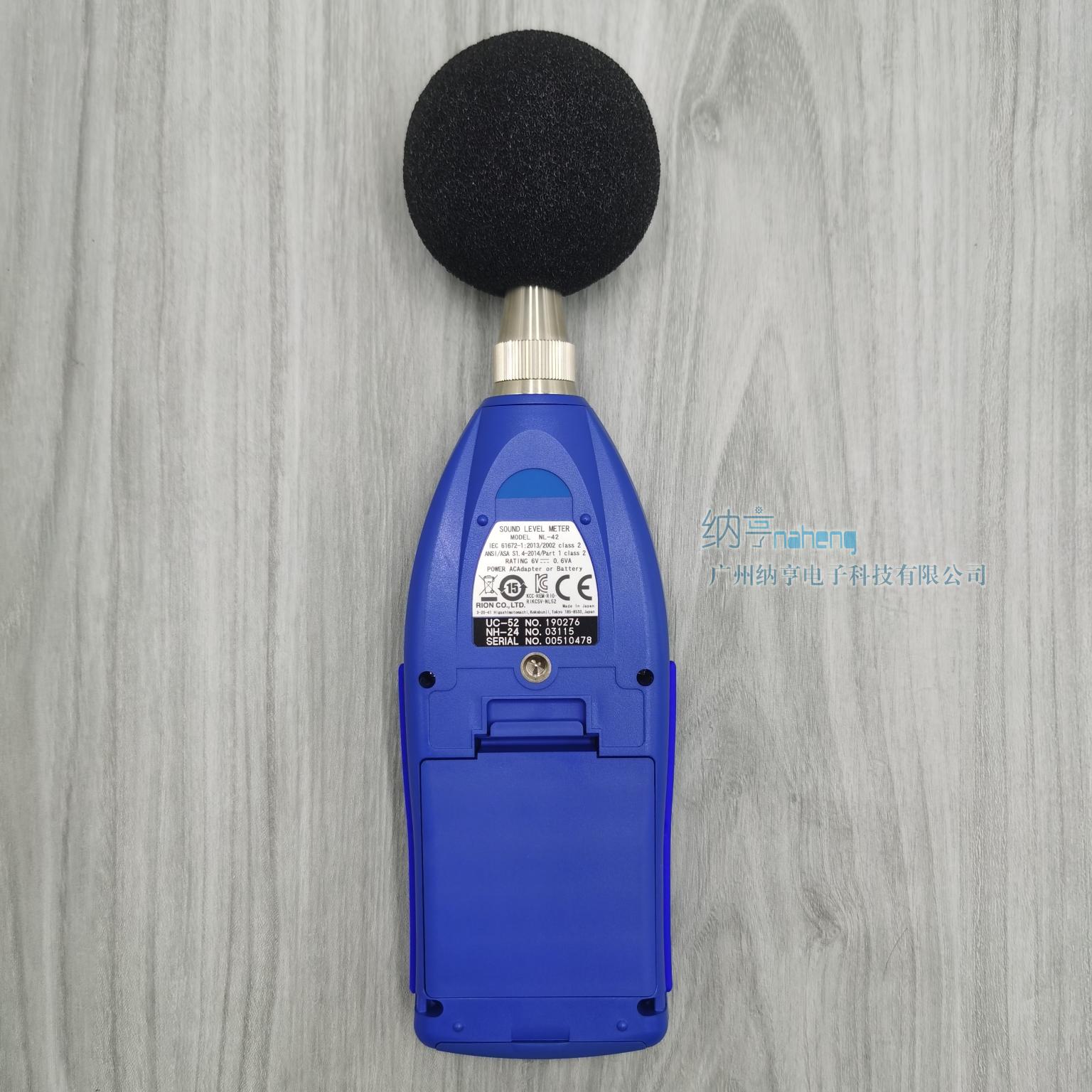

日本RION NL-42聲級計

型號

RION NL-42普通聲級計

RION NL-52精密聲級計

RION NL-62精密聲級計

批準號

第SLS111號

第SLF112號

第SLF123號

執行標準

IEC 61672-1:2002 Class 2
JIS C 1509-1:2005 Class 2
ANSI S1.4-1983 Type 2
ANSI S1.4-1985 Type 2
ANSI S1.43-1997 Type 2

IEC 61672-1:2002 Class 1
JIS C 1509-1:2005 Class 1
ANSI S1.4-1983 Type 1
ANSI S1.4-1985 Type 1
ANSI S1.43-1997 Type 1

IEC 61672-1:2002 Class 1
JIS C 1509-1:2005 Class 1
ANSI S1.4-1983 Type 1
ANSI S1.4-1985 Type 1
ANSI S1.43-1997 Type 1
IOS 7196:1995

麥克風

型號

UC-52

UC-59

UC-59L

靈敏度級別

-33dB

-27dB

-27dB

自雜音級

A計權

不高于19dB

不高于17dB

不高于17 dB

C計權

不高于27dB

不高于25dB

不高于25 dB

Z計權

不高于32dB

不高于30dB

不高于35 dB

G計權

不高于42 dB

頻率測量范圍

20Hz~8KHz

20Hz~20KHz

1Hz～20kHz

附加運算

作為與運算同時進行測量的功能,下列測量中可實現任意一項
C計權峰值聲級Lcpeak
Z計權峰值聲級Lzieq*2
C計權時間平均聲級Lceq
因附加運算的頻率計權與副通道的頻率計權連動,所以當副通道為C計權(Z計權)時,就有可能選擇附加運算Lceq以及Lcpeak(Lzpeak)

作為與運算同時進行測量的功能,下列測量中可實現任意一項
C計權峰值聲級Lcpeak
G計權時間平均聲級LGeq
Z計權峰值聲級Lzieq*2
C計權時間平均聲級Lceq
因附加運算的頻率計權與副通道的頻率計權連動,所以當副通道為C計權(Z計權)時,就有可能選擇附加運算Lceq以及Lcpeak(Lzpeak)
※因附加運算的頻率計權與副通道的頻率計權連動，所以當副通道為A計權時，就
有可能選擇 LA?eq、LA?max，當其為C計權、G計權、Z計權時，就有可能選擇附加運算LCeq以及LCpeak、LGeq、LZpeak

量程

A計權 25dB~130dB
C計權 33dB~130dB
Z計權 38dB~130dB
C計權峰值聲級 55dB~141dB
Z計權峰值聲級 60dB~141dB

A計權　25dB～138dB
C計權　33dB～138dB
G計權　43dB～138dB
Z計權　50dB～138dB
C計權峰值聲級　60dB～141dB
Z計權峰值聲級　65dB～141dB

測量功能

對被選擇的時間計權特性.頻率計權特性就以下項目進行同時測量

運算(主通道)

噪音暴露聲級 LE
時間平均聲級 Leq
時間計權聲級 Lp
時間率聲級Ln(05,10,50,90,95)最大5個
時間計權聲級的最大值Lmax
時間計權聲級的最小值Lmin

運算(副通道)

時間計權聲級 Lp

運算時間

通過10秒,1,5,10,15,30分,1,8,24小時以及手動,可以設置為任意的時間;手動運算時間:最長24小時

頻率計權特性

A,C以及Z計權

時間計權特性

快(Fast)以及慢(Slow)

聲級范圍切換器

無(動態范圍113dB)

柱狀圖范圍

最大110dB(20~130dB)

柱狀圖切換

柱狀圖的上限,下限設置為每隔10dB

數據呼出

對存儲數據進行瀏覽

設置記憶

可在內存中保存,呼出最大5組為止的設置.可通過對預先存放在SD卡內文件的設置進行啟動

波形

文件形式

非壓縮波形WAVE文件

收錄*3

采樣頻率

從48kHz,24kHz,12kHz選擇

數據長

從24位,16位選擇

輸出

直流輸出

通過運算被選擇的頻率計權特性,輸出直流信號

輸出電壓

全幅柱狀圖顯示時為2.5V,25mV/Db

交流輸出

通過運算被選擇或從A,C,Z選擇頻率計權特性,輸出交流信號

輸出電壓

全幅柱狀圖顯示時為1Vrms(實效值)

比較輸出*2

通過集電極開路輸出(最大接入電壓24V,最大電流60mA,允許損耗300mW)超過設置的等級即會跳至ON

USB

連接計算機,可作為可移動硬盤認出
可通過通訊指令進行控制

RS-232C通訊

可通過使用專用電纜,進行RS-232C通訊

數據連續

瞬時值

Lp

輸出*2

運算值

Leq,Lmax,Lmin,Lpeak

輸出間隔

100ms,1s

實效值檢出回路

數碼運算方式

采樣周期

Lp.Leq.Le.Lmin.Lpeak:20.8us(采樣頻率48KHz) Ln:100ms

校正

計量法:通過內藏電氣信號進行電氣校正;JIS.IEC:通過NC-74進行音響校正

校準功能

防風罩校準功能,安裝了防風罩時亦符合JIS C 1509-1.IEC 61672-1

擴散音場校準功能,在擴散音場對頻率計權進行校準,使其符合規格(ANSI S1.4)

延遲時間

設置"開始"鍵被按下后開始測量的時間(OFF,1,3,5,10秒)

就近數據刪除功能
(數據刪除功能)

用PAUSE/CONT鍵暫時中斷測量時,中斷時起溯源至設置時間的數據將從運算中除外(OFF,1,3,5秒)

顯示

附帶背光的TFT彩色半透明液晶顯示器WQVGA(400×240 dots),液晶顯示器帶觸摸屏(靜電容量式)控制

數值顯示更新周期

1s

柱狀圖更新周期

100ms

存儲

手動

通過手動操作在每個地址記錄測量結果

記錄數據數

內存:最大1000組數據
SD卡:根據SD卡容量而定

自動

自動對每個設置時間的瞬間值(Lq模式)
每個設置時間的運算值(Leq模式)進行連續記錄

Lp存儲周期

100ms,200ms,1s,Leq 1s

Leq運算周期

10秒,1,5,10,15,30分,1,8,24小時

測量時間

最長1000小時(根據SD卡的容量而定)

打印

用專用打印機DPU-414打印測試結果

電源

AC適配器NC-98C,5號干電池4節

防水防塵功能*4

IP等級:IP54(麥克風部分除外)

尺寸/重量

250×76×33mm,約400g(含電池)

RION噪音計

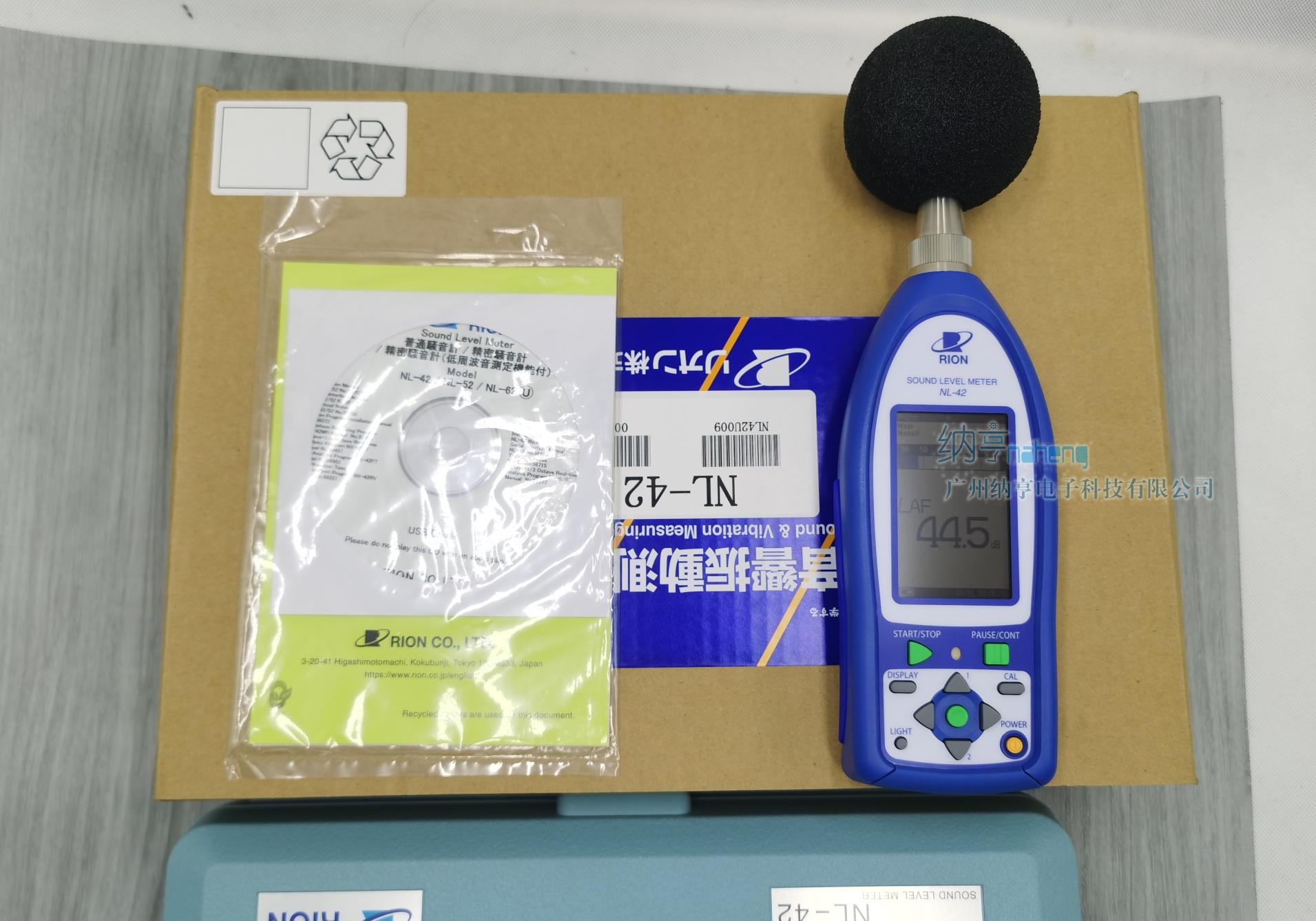

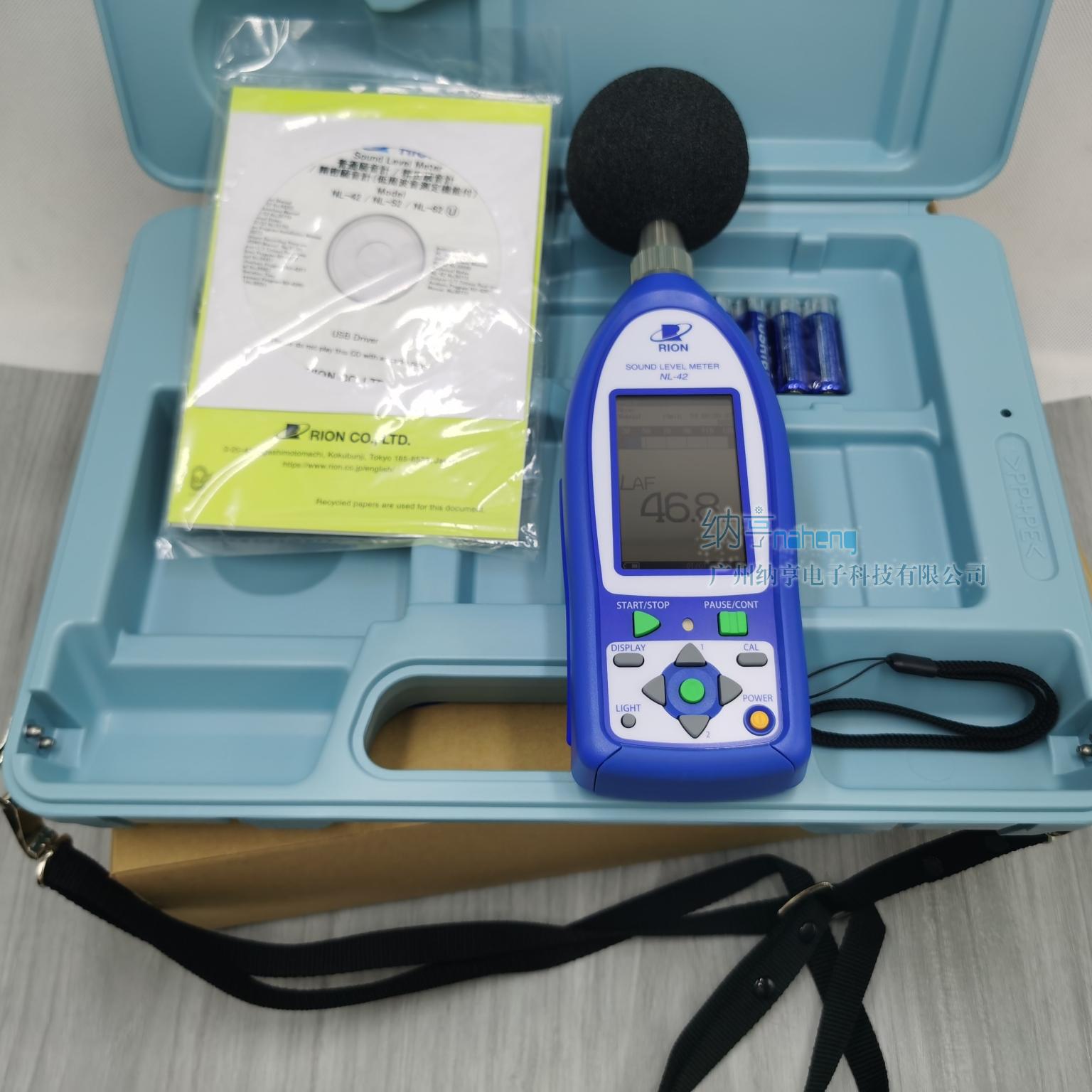

標準附件

手提帶×1

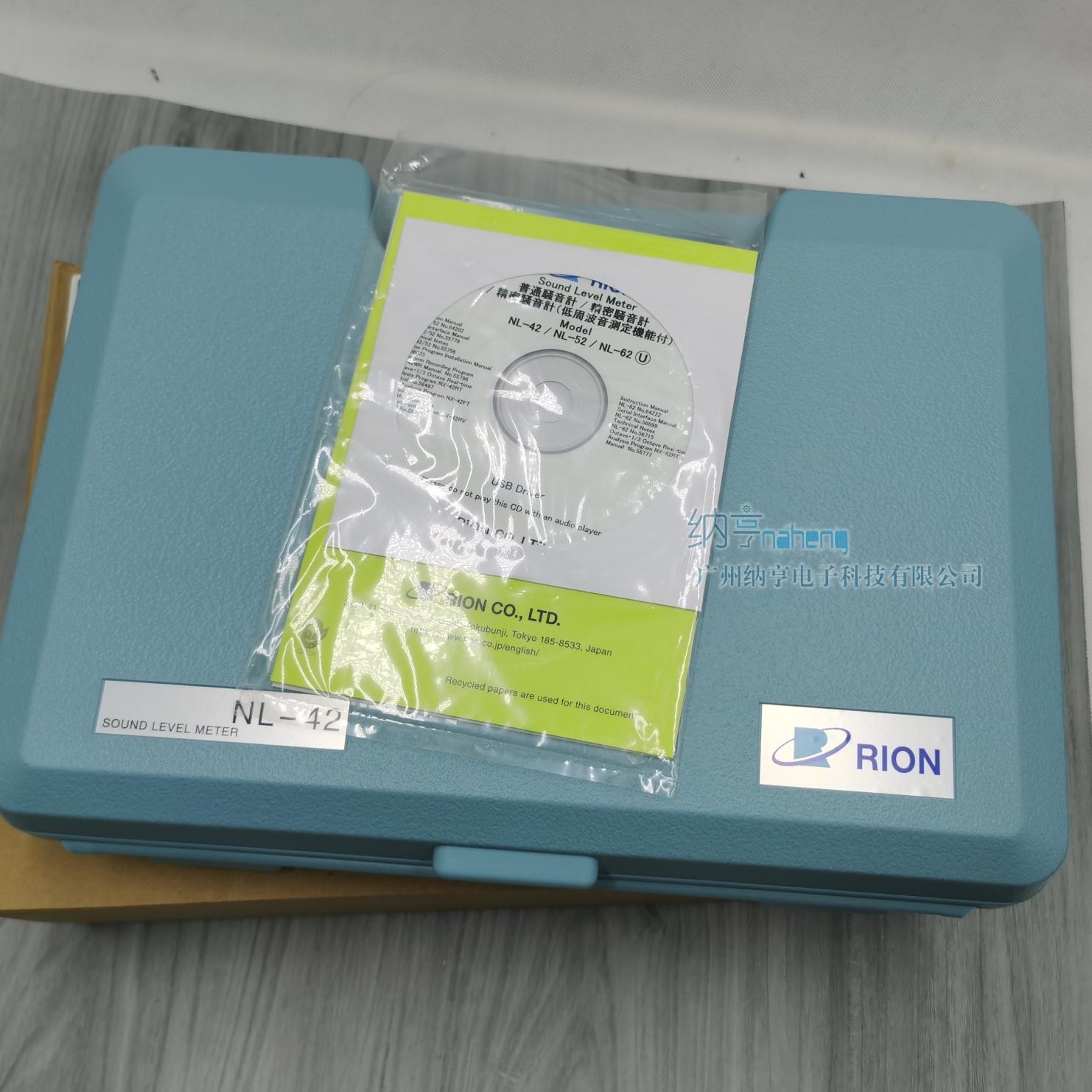

便攜盒×1
防風罩×1
說明書×1
5號干電池×4
防風罩脫落橡膠×1

可選件

功能擴展程序卡
(SD卡512MB)

NX-42EX

波形收錄程序*2

NX-42WR

1/3倍頻程實時分析程序*2

NX-42RT

FFT分析程序*2

NX-42FT

環境監測數據管理軟件

AS-60

波形分析軟件

CAT-WAVE

SD卡512MB

SD-512M

SD卡2GB

SD-2G

AC適配器

NC-98C

蓄電池套件

BP-21

麥克風延長線

EC-04

BNC輸出線

CC-24

比較器電纜

CC-42C

打印機

DPU-414

打印機電纜

CC-42P

RS-232C電纜

CC-42R

USB電纜

\

音響校準器

NC-74

屋外防風罩

WS-15

防雨型防風罩

WS-16

三腳架

ST-80
